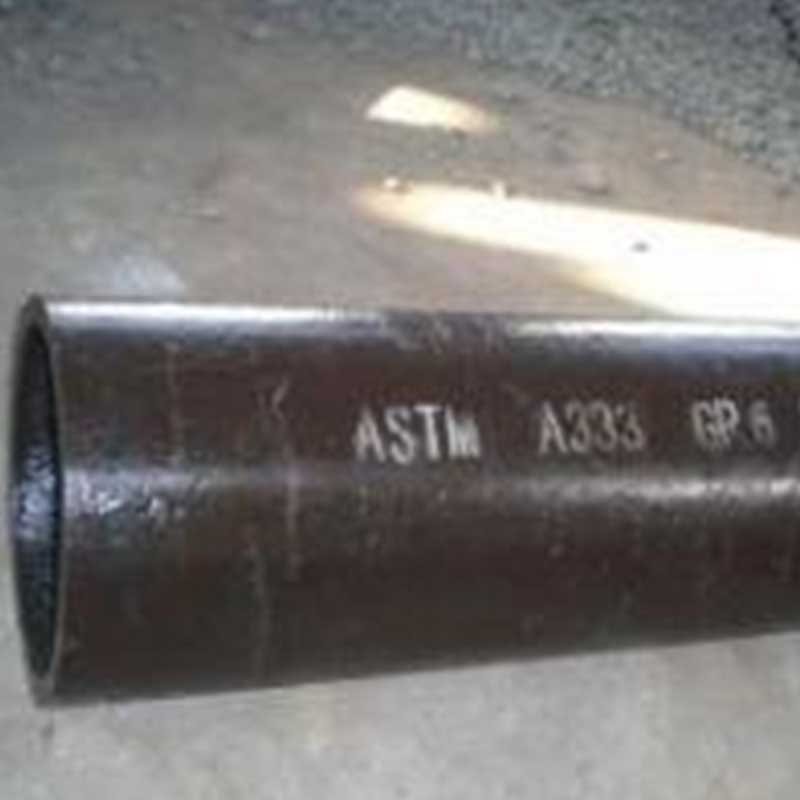

أنابيب خطوط وأنابيب فولاذ كربوني سلسة غير مشروخة ASTM A333 درجة 6 منخفضة الحرارة ومدلفنة ساخنة

مكان المنشأ:	شاندونغ، الصين
اسم العلامة التجارية:	جينزينغ
رقم الطراز:	16MnDG، 10MnDG، 09DG، 09Mn2VDG، 06Ni3MoDG، ASTM A333-Grade1، Grade3، Grade4، Grade6، Grade7، Grade8، Grade9، Grade10، Grade11
الشهادة:	API، CE، Bsi، RoHS، SNI، BIS، SASO، PVOC، SONCAP، SABS، sirm، tisi، KS، GS، ISO9001
كمية الطلب الأدنى:	طن واحد
السعر:	$650/طن

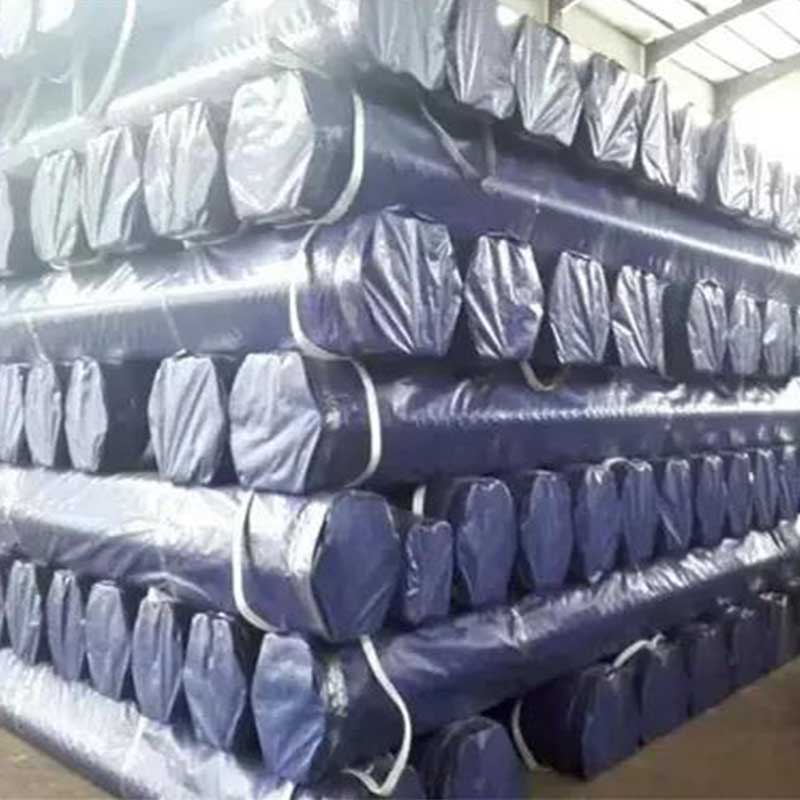

تفاصيل التغليف:	معيار التغليف للتصدير (في حزم أكياس نايلون، صناديق خشبية أو حسب الطلب)
وقت التسليم:	15-20 يومًا
شروط الدفع:	FOB 30% T/T، 70% قبل الشحن
	CIF 30% دفعة مقدمة والباقي يتم الدفع قبل الشحن
	أو اعتماد لا رجعة فيه بنسبة 100% L/C عند الاستحقاق
قدرة التوريد:	2000 طن/أطنان شهرياً

التفاصيل السريعة:

16MnDG، 10MnDG، 06Ni3MoDG، GB/T6479، GB/T18984، أنبوب غير مجوف، أنابيب فولاذية كربونية وسبائكية غير مجوفة للاستخدام الميكانيكي

يُستخدم الأنبوب الفولاذي ذو درجة حرارة منخفضة A333 بشكل واسع في مجالات البترول والغاز الطبيعي، الكيميائيات، الكهرباء، التدفئة وغيرها. نطاق تطبيقاته واسع ومرونة عالية، حيث يستخدم في خطوط أنابيب نقل النفط والغاز الطبيعي، معدات التكرير البترولي، أنظمة تكييف الهواء، المبردات، مولدات البخار، وكذلك في المعالجة الميكانيكية، الأوعية تحت الضغط، تصنيع المرجل، الهياكل الفولاذية للمباني، المواقع الكبرى، مراكز المعارض، آلات الرفع، بناء السفن، رفوف التخزين، الديكور، وسائل النقل، إنشاء المطارات، دعامات الجسور، الدراجات، مرائب السيارات ثلاثية الأبعاد، الإعلانات الخارجية، المعدات الرياضية، تصنيع المركبات وغيرها من الصناعات.

المتطلبات الكيميائية

عنصر	التكوين، %
	الدرجة 1A	الدرجة 3	الدرجة 4	الدرجة 6A	الدرجة 7	الصف الثامن	الدرجة 9	الدرجة 10	الدرجة 11
الكربون، الحد الأقصى	0.30	0.19	0.12	0.30	0.19	0.13	0.20	0.20	0.10
المانغنيز	0.40-1.06	0.31-0.64	0.50-1.05	0.29-1.06	0.90 كحد أقصى	0.90 كحد أقصى	0.40-1.06	1.15-1.50	0.60 كحد أقصى
الفوسفور، كحد أقصى	0.025	0.025	0.025	0.025	0.025	0.025	0.025	0.035	0.025
الكبريت، كحد أقصى	0.025	0.025	0.025	0.025	0.025	0.025	0.025	0.015	0.025
السيليكون	-	0.18- 0.37	0.08- 0.37	0.10 كحد أدنى	013- 0.32	0.13 0.32	-	0.10-0.35	0.35 كحد أقصى
النيكل	-	3.18- 3.82	0.47-0.98	-	2.03 2 57	8.40 9.60	1.60 2.24	0.25 كحد أقصى	35.0 -37.0
الكروم	-	-	0.44-1.01	-	-	-	-	0.15 كحد أقصى	0.50 كحد أقصى
النحاس	-	-	0.40-0.75	-	-	-	0.75-1.25	0.15 كحد أقصى	-
الألومنيوم	-	-	0.04-0.30	-	-	-	-	0.06 كحد أقصى	-
الواناديوم، كحد أقصى	-	-	-	-	-	-	-	0.12	-
الكولمبيوم، كحد أقصى	-	-	-	-	-	-	-	0.05	-
الموليبدينوم، كحد أقصى	-	-	-	-	-	-	-	0.05	0.50 كحد أقصى
الكوبالت	-	-	-	-	-	-	-	-	0.50 كحد أقصى

متطلبات الشد

	الدرجة 1		الدرجة 3		الدرجة 6		الدرجة 7
	psi	مبا	psi	مبا	psi	مبا	psi	مبا
قوة الشد، الحد الأدنى قوة التحمل، الحد الأدنى	55 00030 000	380205	65 00035 000	450240	60 00035 000	415240	65 00035 000	450 240
	طولية	عرضي	الطولية	عرضي	الطولية	عرضي	الطولية	عرضي
التمدد في 2 بوصة أو 50 مم، (أو 40). الأدنى، %: التمدد الأساسي الأدنى لـ جدران سماكتها 5/16 بوصة (8 مم) وما فوقها في السماكة، اختبارات الشريط. ولكل الأحجام الصغيرة المختبرة في القسم الكامل عند قياس عيار دائري قياسي بقطر 2 بوصة أو 50 مم الطول أو الحجم الأصغر نسبيًا عينة اختبار ذات طول القياس يساوي 4D (4 مرات القطر) وهي تُستخدم لاختبار الشرائح، يتم خصم كل 1/32 بوصة [0.8 مم] انخفاض في سمك الجدار تحت 5/16 بوصة (8 مم) من التمدد الأساسي الأدنى بنسبة المئوية التالية	35 28 1.75B	25 20 1.25B	30 22 1.50B	20 14 1.00B	30 22 1.50B	16.5 12 1.00B	30 22 1.50B	22 14 1.00B

	الصف الثامن		الدرجة 9		الدرجة 10		الدرجة 11
	psi	مبا	psi	مبا	psi	مبا	psi	مبا
قوة الشد، الحد الأدنى قوة التحمل، الحد الأدنى	100 00075 000	690515	63 00046 000	435310	80 00065 000	550450	65 00035 000	450 240
	طولية	عرضي	الطولية	عرضي	الطولية	عرضي	الطولية
التمدد في 2 بوصة أو 50 مم، (أو 40). الحد الأدنى، %: أساسي التمدد الأدنى للجدران بسمك 5/16 بوصة (8 مم) وما فوق في السماكة، اختبارات الشريط. ولجميع الأحجام الصغيرة التي تم اختبارها في الجزء الكامل. عند الاختبار الدائري القياسي قطر 2 بوصة أو 50 مم طول قياس أو حجم أصغر نسبيًا مع عينة اختبار طول قياسها يساوي 4D (4 مرات القطر) يُستخدم. لاختبارات الشريط، يتم خصم لكل 1/32 بوصة [0.8 ملم] انخفاض في سمك الجدار تحت 5/16 بوصة (8 ملم) من الانطواء الأساسي الأدنى النسبة المئوية التالية من الانطواء الأساسي الأدنى للنسبة المئوية التالية	22 16 1.25B	--- --- ---	28 --- 1.50B	--- --- ---	22 16 1.25B	--- --- ---	18A --- ---

وصف

1. مقدمة منتج مختصرة

الأنبوب الفولاذي الخالي من seems المستخدم عند درجات حرارة منخفضة يُستخدم بشكل رئيسي في النفط، الكيميائيات، الغاز الطبيعي والفحم كمواد خام لإنتاج الإثيلين، البروبيلين، اليوريا، الأمونيا الصناعية، الأسمدة المركبة N-P-K والأدوية، وذلك لغسل، تنقية، إزالة الكبريت وتنظيف الزيوت في الإنتاج. كما يستخدم أيضًا في تصنيع المعدات المنخفضة الحرارة، التخزين فائق البرودة، نقل الغاز السائل فائق البرودة والأنابيب والمكونات. يمثل النظام الدولي للأنابيب الفولاذية الخالية من seems عند درجات حرارة منخفضة ASTM A333/A333M-2011 (وسيتم الإشارة إليها فيما بعد باسم المعيار الأمريكي)، وهو مناسب للبيئة ذات درجة الحرارة المنخفضة التي تصل إلى -196℃. حاليًا، يتم استخدام المعيار الأمريكي بشكل أساسي في إنتاج وقبول الأنابيب الفولاذية الخالية من seems عند درجات حرارة منخفضة حول العالم، كما يعتمد عليه التصميم المحلي أيضًا. من بين التصنيفات التسع لأنابيب البرودة الأمريكية، يتم استخدام Gr.6 على نطاق واسع في صناعة البتروكيماويات وفي نقل السوائل في المناطق ذات درجات الحرارة المنخفضة والباردة، ويتجاوز الطلب السنوي عليها في الأسواق الأمريكية والأوروبية 20,000 طن.

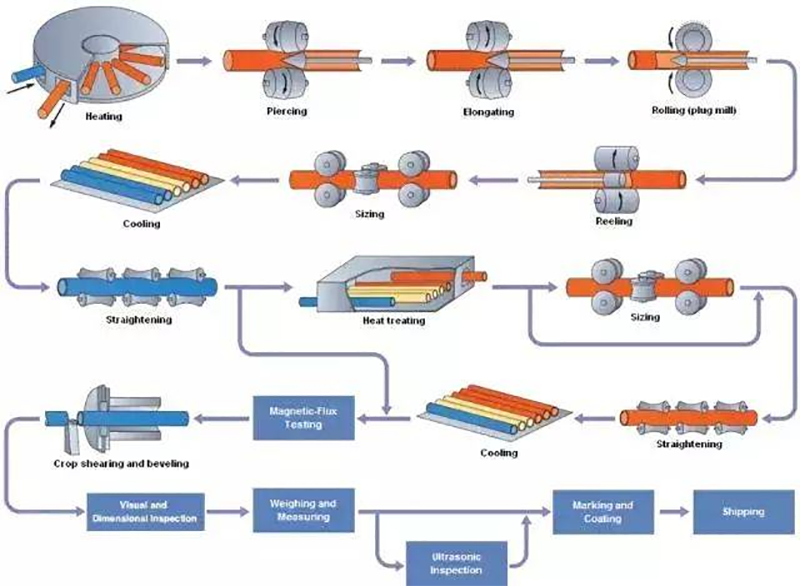

2. عملية التصنيع

التصنيع - يتم صنع الأنابيب بواسطة عمليات اللحام التي تكون بدون شقوق أو لا تضيف معدن ملء. يجب أن تكون المستوى 4 مصنوعة بطريقة غير متصلة.

معالجة حرارية

يجب معالجة جميع الأنابيب غير المتصلة والملتحمة حرارياً لتحكم في هيكلها الدقيق باستخدام أحد الطرق التالية.

تم تسخينها بشكل موحد إلى ما لا يقل عن 1500F (815℃) للمعالجة الحرارية الإيجابية، ثم تبريد الهواء أو التبريد في غرفة تبريد الفرن الهوائي المتحكم به.

يتم تطبيع أنبوب الفولاذ وإعادة تسخينه إلى درجة حرارة مناسبة كما تحددها مصنع الصلب. يتحكم إعادة تسخين الأنبوب جيدًا في المعالجة الساخنة، بحيث يتم التحكم في درجة تشغيل التشكيل الساخن ضمن نطاق درجة حرارة التشكيل الساخن بين 1550 و 1750F (845-945 ° C)، ثم يتم تبريده في فرن أكسجين هوائي متحكم به بدرجة حرارة أولية لا تقل عن 1550 (845 ° C). هذه الطريقة مناسبة فقط لعمليات الأنابيب غير الملحومة.

يتم معالجته وإعادة تسخينه إلى درجة حرارة التمpering المناسبة كما تحددها المصنع.

عندما يُحدد ذلك في الطلب، يجب قص العينة من كتلة الاختبار السميكة، والتي تؤخذ من أنبوب الصلب المعالج حراريًا، ويجب تخفيف الإجهاد عنها. يجب تسخين كتلة الاختبار تدريجيًا إلى درجة الحرارة المحددة، وتبلل عند هذه الدرجة الحرارية لمدة زمنية محددة، ثم تبرد إلى درجة حرارة لا تزيد عن 600F (315 ° C). يجب تبريد كتلة اختبار أنابيب الصلب من الفئة 8 بالهواء أو بالماء بمعدل تبريد أدنى قدره 300F / (165℃ / h) إلى درجة حرارة لا تزيد عن 600F (315℃).

3. العلامة التجارية الرئيسية أو نوع الصلب للمنتج

ASTM A333-Grade1، Grade4، Grade6، Grade7، Grade9، Grade10

ASTM A334-Grade1، Grade6، Grade7، Grade9

API 5CT80، L80-1، L803Cr، P110

4. معايير تنفيذ المنتج

GSTM 8333، GSTM 8334، API SPEC 5CT (9th)

5. ميزات المنتج

الشركة مقاومة لدرجات الحرارة المنخفضة وغير الأوعية الدموية، باستخدام الصلب عالي النقاء ذو الكبريت والفسفور المنخفضين ومعالجة التمعدن، يمكن تقليل هشاشة الصلب عند درجات الحرارة المنخفضة بفعالية وتحسين متانة الصدمات للمنتجات. لدى الشركة خزان تبريد يبلغ 0-100 درجة مئوية، مما يمكنها من إجراء اختبارات صدمات منخفضة темPERATURE بشكل دُفعات لضمان جودة واستقرار المنتجات.

6. بيئة استخدام المنتج

تُستخدم أنابيب الـ A333 و A334 الباردة لنقل موائع في درجات حرارة تتراوح بين -45 إلى -195 درجة مئوية، وهي مناسبة لأنابيب الأوعية الباردة وأنابيب المبادلات الحرارية. كما يمكن استخدامها لأنابيب نقل الموائع في البيئات ذات درجات الحرارة المنخفضة. يتم استخدام الغلاف المقاوم للبرودة الشديدة وفقًا للمواصفات API5CT بشكل أساسي لحفر الآبار في المناطق الباردة جدًا. يمكن استخدام الأنابيب الفولاذية في درجات حرارة منخفضة للغاية، لكنها تتميز أيضًا بالقوة العالية، مقاومة التآكل، قابلية المعالجة الجيدة واللحام. هذه الخصائص تجعل أنابيب الصلب الباردة A333GR.6 تُستخدم على نطاق واسع في مجالات النفط، الغاز الطبيعي، الكيميائيات وغيرها من الصناعات.

7. نطاق مواصفات المنتج

قطر خارجي: 16 مم ~ 323.9 مم؛ سمك الجدار: 2.0 مم ~ 40.0 مم

التطبيقات:

تُستخدم على نطاق واسع في مجالات البتروكيماويات، والغاز الطبيعي، والكيميائيات، وكهرباء الطاقة، والتدفئة وغيرها. يشمل نطاق تطبيقاتها العديد من المجالات المرنة، مثل خطوط أنابيب نقل النفط والغاز الطبيعي، ومعدات البتروكيماويات، وأنظمة أنابيب التكييف، والمبردات، ومولدات البخار، كما تُستخدم أيضًا في معالجة الآلات، وأوعية الضغط، وتصنيع الأفران البخارية، والهيكل الصلب للبناء، والمواقع الكبيرة، ومراكز المعارض، وأجهزة الرفع، وصناعة السفن، ورفوف التخزين، والديكور، ومرافق النقل، وإنشاء المطارات، ودعامات الجسور، ودعم المناجم، والمرائب ثلاثية الأبعاد، والإعلانات الخارجية، ومعدات اللياقة البدنية، وتصنيع المركبات وغيرها من الصناعات.

المواصفات:

معايير الأنابيب الفولاذية غير المتصلة

API SPEC 5L
اسم المنتج	المعيار التنفيذي	الأبعاد (مم)	رمز الصلب / درجة الصلب
أنابيب النقل	API 5L	ø10.3~1200xWT1.0~120	A، B، X42، X46، X52، X60، X70، X80، PSL1 / PSL2

إصدارات الـ API SPEC 5CT
اسم المنتج	المعيار التنفيذي	الأبعاد (مم)	رمز الصلب / درجة الصلب
الغلاف	API 5CT	ø114~219 x WT5.2~22.2	J55، K55، N80، L80، P110
أنابيب	API 5CT	ø48.3~114.3 x WT3.2~16	J55، K55، N80، L80، P110

ASTM / ASME
اسم المنتج	المعيار التنفيذي	الأبعاد (مم)	رمز الصلب / درجة الصلب
أنابيب فولاذية سلسة مطلية بالزنك الأسود والغاطس الساخن	أيه إس تي إم أيه 53	ø10.3~1200xWT1.0~150	Gr.A, Gr.B, Gr.C
أنابيب فولاذية كربونية سلسة للاستخدام عند درجات حرارة عالية	Astm a106	ø10.3~1200xWT1.0~150	Gr.B, Gr.C
أنابيب مبادلات حرارية ومواسير مكثفات فولاذية منخفضة الكربون مقاومة للسحب البارد	ASTM A179	ø10.3~426x WT1.0~36	فولاذ منخفض الكربون
أنابيب غلايات فولاذية كربونية سلسة لضغط عالٍ	ASTM A192	ø10.3~426 x WT1.0~36	فولاذ منخفض الكربون
أنابيب مبادلات حرارة ومبردات فولاذية خلوية سحبت باردًا من السبائك الوسيطة	ASTM A199	ø10.3~426 x 1.0~36	T5, T22
أنابيب غلايات فولاذية ذات الكربون المتوسط وخالية من اللحام لأنابيب المبردات الفائقة الحرارة	ASTM A210	ø10.3~426 x WT1.0~36	A1, C
أنابيب غلايات فولاذية خلوية من السبائك الحديدية والنمساوية وأنبوب المبردات الفائقة الحرارة	Astm a213	ø10.3~426 x WT1.0~36	T5, T9, T11, T12, T22, T91
فولاذ كربوني وفولاذ سبائك بدون خياطة للاستخدام في الأنابيب الميكانيكية	أيه إس تي إم إيه 333	ø1/4"~42"xWTSCH20~XXS	Gr.1, Gr.3, Gr.6
أنابيب فولاذية كربونية وأنابيب فولاذية من السبائك بدون خياطة ولحام للاستخدام عند درجات حرارة منخفضة	ASTM A334	ø1/4"~4"xWTSCH20~SCH80	Gr.1, Gr.6
أنابيب مبردات المياه المصنوعة من الفولاذ الكربوني الباردة وغير المتصلة	ASTM A556	ø10.3~426 x WT1.0~36	A2, B2

رقم DIN
اسم المنتج	المعيار التنفيذي	الأبعاد (مم)	رمز الصلب / درجة الصلب
أنابيب فولاذية بدون seems لدرجات حرارة مرتفعة	DIN 17175	ø10~762 x WT1.0~120	St35.8, St45.8, 10CrMo910, 15Mo3, 13CrMo44, STPL340, STB410, STB510, WB36
أنابيب فولاذية بدون seems	DIN 1629 \/ DIN 2391	ø13.5~762 x WT1.8~120	St37.0, St44.0, St52.0, St52.3
أنابيب فولاذية بدون seems	DIN 2440	ø13.5~165.1 x WT1.8~4.85	St33.2
أنابيب فولاذية غير ملحومة لأغراض هيكلية	DIN 2393	ø16~426 x WT1.0~36	RSt34-2, RSt37-2, RSt44-2, St52

BS
اسم المنتج	المعيار التنفيذي	الأبعاد (مم)	رمز الصلب / درجة الصلب
أنابيب فولاذية غير ملحومة لأغراض هيكلة الآلات	BS 970	ø10~762x WT1.0~120	الصلب الكربوني
أنابيب فولاذية غير ملحومة للبخار والمقايض الحرارية	BS 3059	ø10~762x WT1.0~120	360،410،440،460، 490

الميزة التنافسية:

1. خفيف الوزن.

العامل هو 1/5 من الفولاذ المربع، لذلك لديه أداء أفضل في الوزن والخفيفة، أخف من الفولاذ المربع، ووزنه فقط 1/5 من وزن الفولاذ المربع.

2. مقاومة للتآكل والعوامل العالية الحرارة.

لديه قدرة جيدة على مقاومة التآكل والعوامل العالية الحرارة، أفضل من الفولاذ المربع، A333 يقاوم تآكل الأحماض والقلويات والأملاح والبيئة الجوية، مقاومة للحرارة العالية، مقاومة جيدة للصدمات والإجهاد التعب، لا يحتاج إلى صيانة دورية، ويمكن أن يصل العمر التشغيلي الفعال إلى أكثر من 15 عامًا.

3، لا تشوه ولا سكون كهربائي.

لديه خواص ممتازة ضد السكون الكهربائي، أفضل من الأنابيب الفولاذية العادية، الأنابيب اللام seemless مرنة للغاية ويمكن إعادة استخدامها في المعدات الميكانيكية، بدون ذاكرة أو تشوه، وضد السكون الكهربائي، الأنابيب اللام seemless لديها خصائص ميكانيكية ممتازة، سهلة المعالجة، وما إلى ذلك.
