Accessori senza saldatura e saldati, utilizzati per connettere tee/gomiti/flange/valvole/restringitori tra i tubi

Descrizione del Prodotto
Luogo di Origine: Liaocheng, Cina
Nome del Marchio: Jinzheng
Numero di Modello: Acciaio, acciaio inossidabile
Certificazione: CE, BIS, JIS, GS, ISO9001
Quantità Minima di Ordine: 1 tonnellata
Prezzo:
Dettagli Imballo: IMBALLAGGIO STANDARD INTERNAZIONALE
Tempo di Consegna:
Condizioni di pagamento: Bonifico, LC A VISTA
Capacità di fornitura: 3000 TONNELLATE AL MESE

Rapido dettaglio:

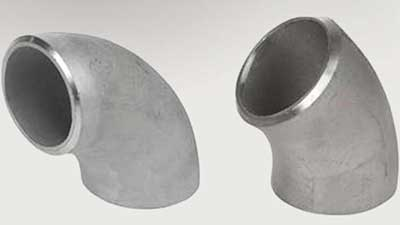

Gomiti: I gomiti sono componenti essenziali nei sistemi di tubazioni, utilizzati per cambiare la direzione del condotto. Vengono comunemente impiegati per deviare il flusso di fluidi o gas, consentendo transizioni lisce intorno agli ostacoli o attraverso spazi ristretti. I gomiti sono fondamentali nelle applicazioni in cui è necessario regolare l'allineamento e la direzione delle tubazioni, come nell'impianto idraulico, nei sistemi HVAC e nelle tubazioni industriali.

详情1

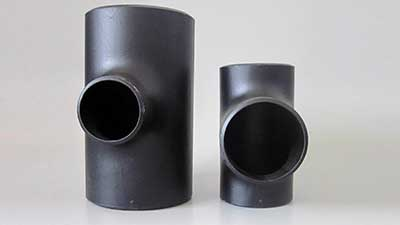

Tee: Le tee sono componenti che permettono a una tubazione di ramificarsi in due direzioni separate, creando un incrocio a T. Sono fondamentali per creare connessioni nei sistemi di tubazioni, consentendo la distribuzione di fluidi o gas in più posizioni. Le tee vengono utilizzate ampiamente negli ambienti in cui è necessario dividere il flusso, come nelle reti di distribuzione idrica, nei sistemi di irrigazione e nelle tubazioni industriali per vari settori.

详情2

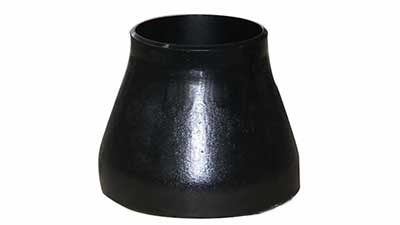

Riduttori: I riduttori vengono utilizzati per connettere tubi di dimensioni diverse, consentendo una transizione fluida tra diametri più grandi e più piccoli all'interno di un sistema di tubazioni. Sono essenziali per adattare la capacità di flusso e i requisiti di pressione del sistema, garantendo un funzionamento efficiente e ottimizzato. I riduttori trovano un uso esteso in settori come quello del petrolio e del gas, della chimica e del trattamento delle acque reflue, dove è necessario interconnettere tubi di dimensioni diverse.

详情3

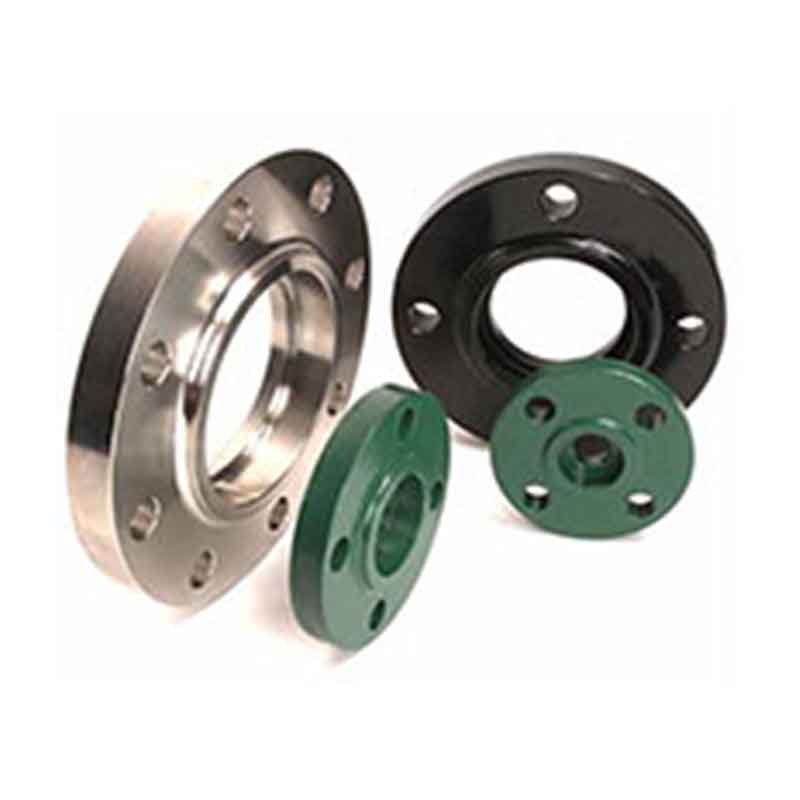

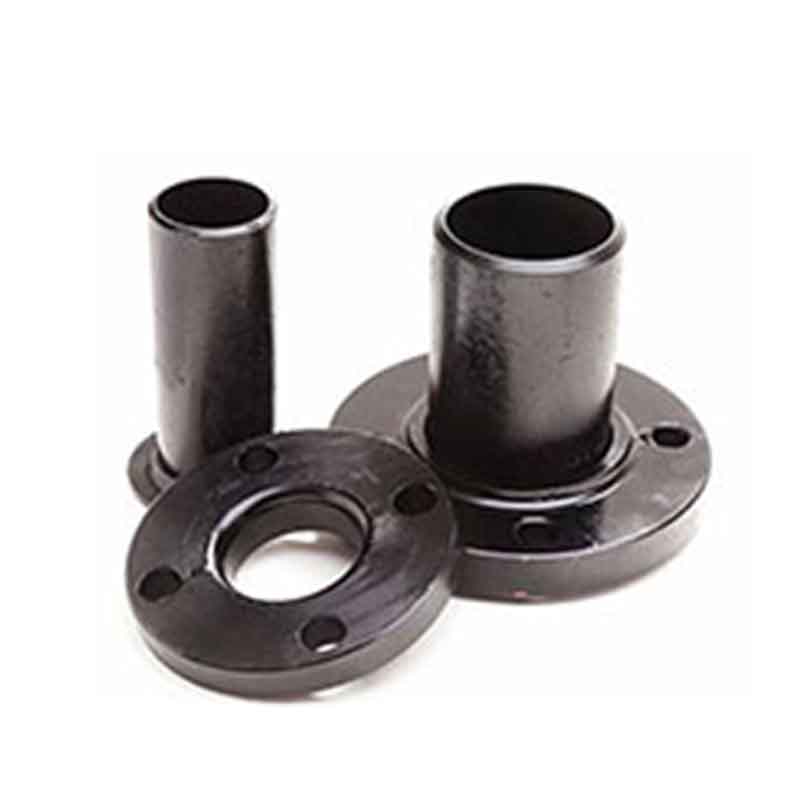

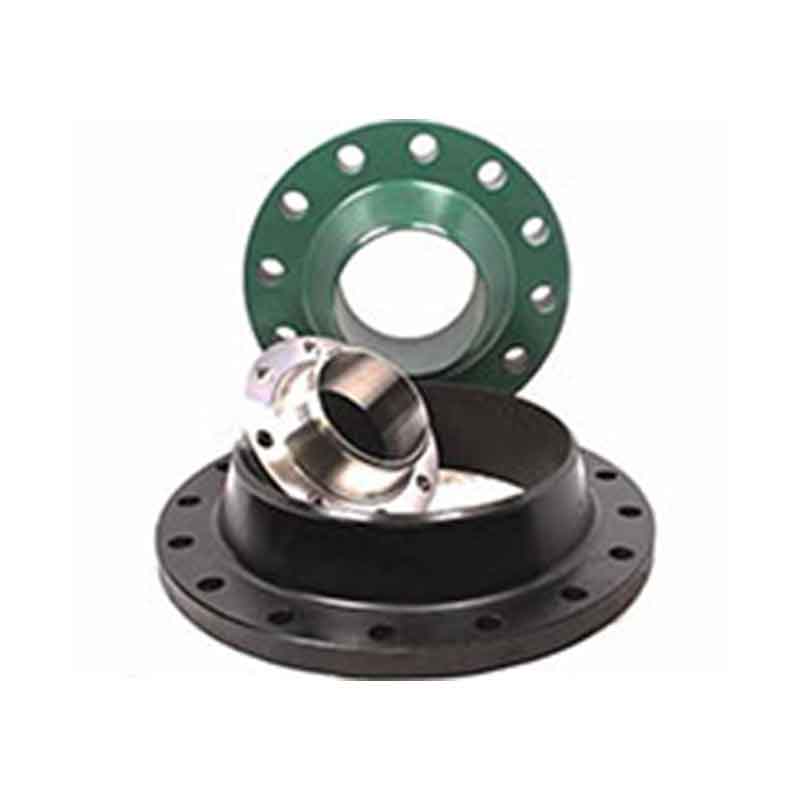

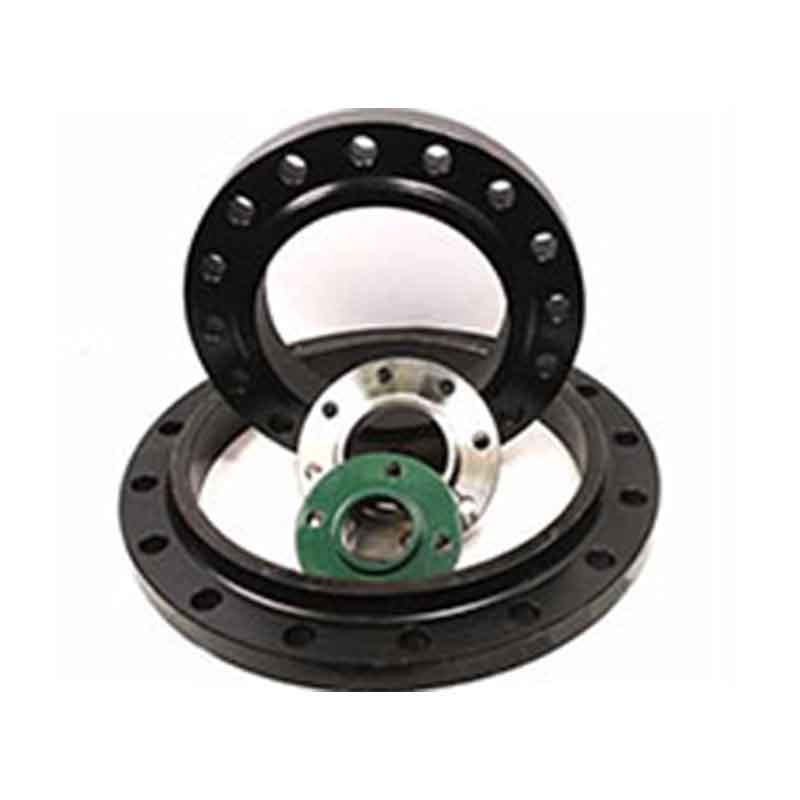

Flange: Le flange sono componenti fondamentali per connettere tubi, valvole ed altro equipaggiamento, fornendo una giunzione sicura e senza perdite. Sono essenziali per facilitare l'assemblaggio e la smontaggio dei sistemi di tubazioni, agevolando manutenzione, riparazioni e modifiche. Le flange vengono ampiamente utilizzate in settori come quelli petrolchimico, della generazione di energia e della costruzione navale, dove connessioni affidabili e accessibili sono cruciali per l'efficienza operativa e la sicurezza.

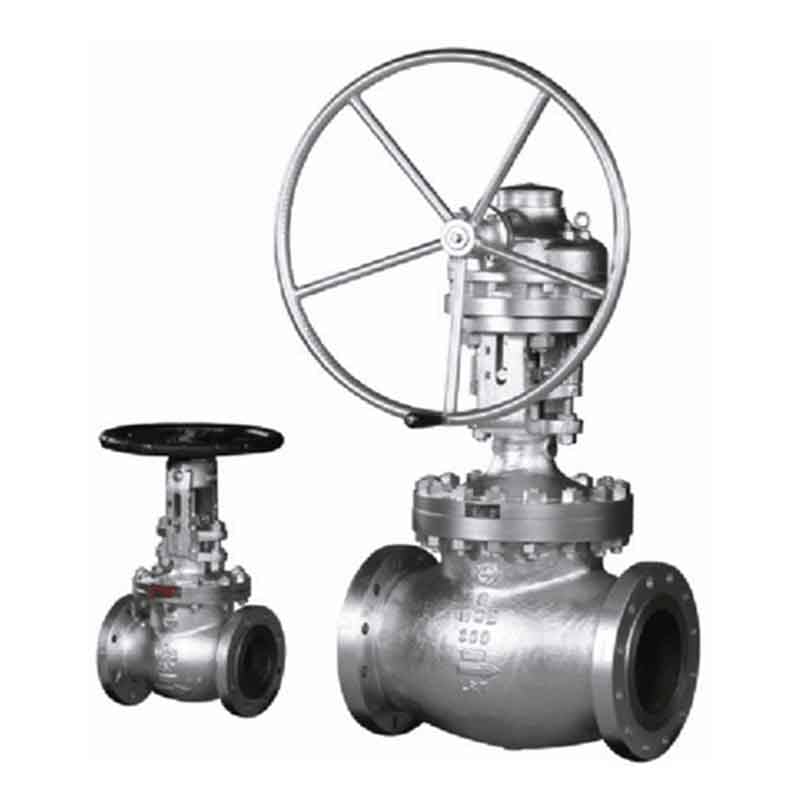

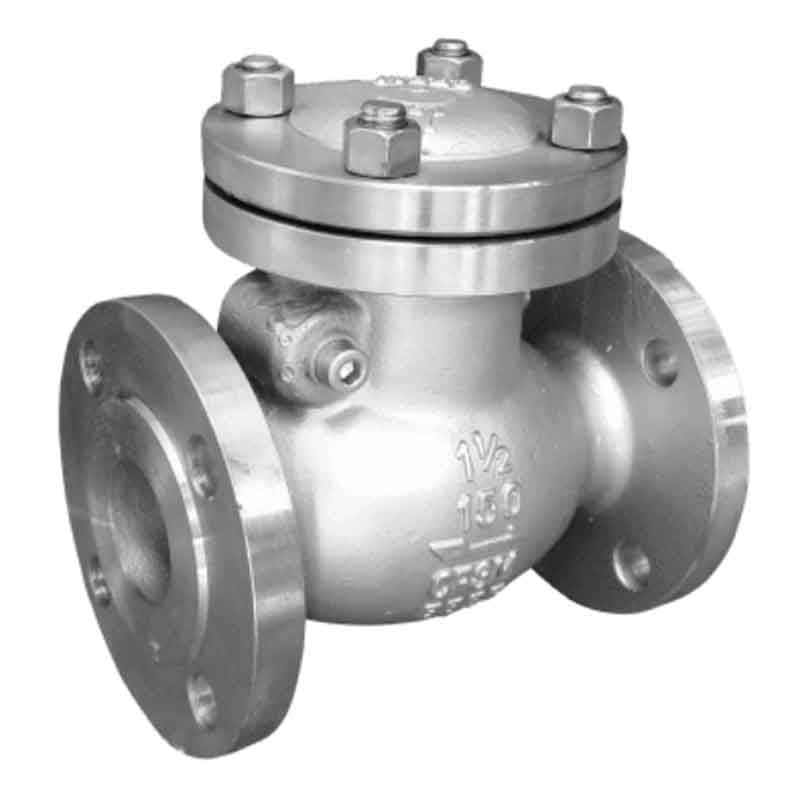

Valvole: Le valvole sono fondamentali per controllare, regolare e interrompere il flusso di fluidi e gas all'interno dei sistemi di tubazioni. Svolgono un ruolo chiave nel controllo dei processi, nella sicurezza ed nell'efficienza in vari settori industriali. Le valvole vengono utilizzate in applicazioni che vanno dalla distribuzione dell'acqua e dai sistemi HVAC alle raffinerie di petrolio, alle piante di elaborazione chimica e alla produzione farmaceutica, dove è essenziale un controllo preciso del flusso e la capacità di chiusura.

5
详情1.1
8


Descrizione:

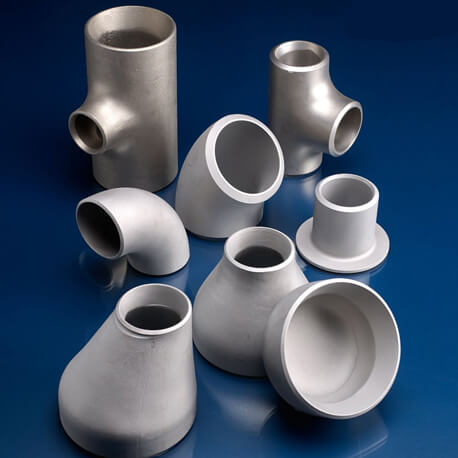

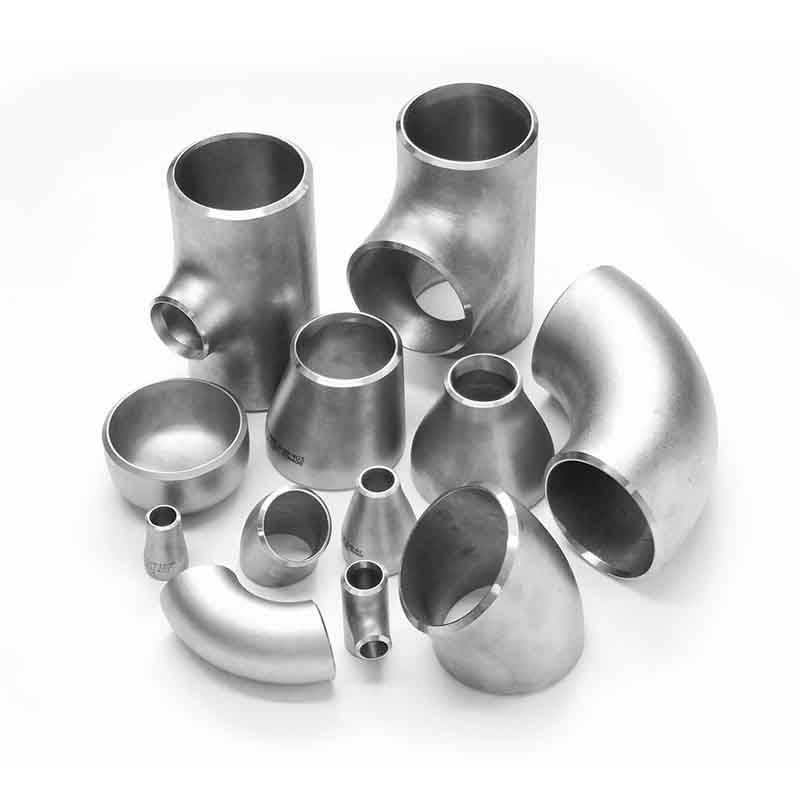

Ci specializziamo nella produzione di una vasta gamma di accessori per tubi, inclusi gomiti, tee, riduttori, flange, valvole e altro. I nostri accessori vengono realizzati con cura utilizzando tecnologie di produzione avanzate, garantendo una durata eccezionale, forza e resistenza alla corrosione. Che tu abbia bisogno di accessori standard o soluzioni su misura, disponiamo dell'esperienza e delle risorse per soddisfare le tue esigenze specifiche.

Le nostre fitting per tubi sono progettate per facilitare connessioni senza soluzione di continuità e un flusso efficiente nei sistemi di tubazioni. Gli gomiti, ad esempio, consentono cambiamenti direzionali fluidi, garantendo un flusso ottimale del fluido e minimizzando la perdita di pressione. Le tee permettono la ramificazione delle linee di tubazione, offrendo flessibilità nel design e facilitando la distribuzione di fluidi o gas. I riduttori sono essenziali per la transizione tra tubi di diametri diversi, garantendo compatibilità e controllo del flusso efficiente. Le flange servono come punti di connessione, consentendo un facile assemblaggio e smontaggio delle linee di tubazione. I valvole, d'altra parte, regolano il flusso di fluidi o gas, fornendo controllo e sicurezza.

I nostri prodotti trovano applicazione in varie industrie, tra cui petrolio e gas, petrochimici, produzione di energia, trattamento dell'acqua, farmaceutici, lavorazione degli alimenti e altro. Sia che siate coinvolti in progetti di costruzione, impianti industriali o operazioni di manutenzione e riparazione, i nostri accessori per tubi sono progettati per soddisfare i più alti standard di prestazione, affidabilità e sicurezza.

I nostri processi di produzione rispettano misure rigorose di controllo della qualità, garantendo che ogni prodotto rispetti o superi gli standard dell'industria. Investiamo continuamente in tecnologia e attrezzature avanzate, il che ci consente di fornire prodotti superiori in grado di resistere agli ambienti più esigenti.

Capiamo l'importanza di una consegna tempestiva e di un eccellente servizio al cliente. La nostra squadra dedicata è pronta ad assisterti in ogni fase del processo, dalla selezione del prodotto e la personalizzazione al supporto post-vendita. Cerchiamo di costruire partnership a lungo termine con i nostri clienti, offrendo loro il massimo livello di soddisfazione e valore.

详情111

Applicazioni:

Gomiti: I gomiti vengono utilizzati per cambiare la direzione dei sistemi di tubazioni. Sono essenziali per deviare il flusso di fluidi o gas, consentendo un passaggio liscio ed efficiente attraverso le linee di tubazione. I gomiti trovano applicazione in un vasto spettro di settori, inclusi petrochimico, olio e gas, trattamento dell'acqua, HVAC (riscaldamento, ventilazione e condizionamento d'aria) e altri.

Tees: Le tee vengono utilizzate per creare ramificazioni nei sistemi di tubazioni. Consentono la deviazione del flusso di liquidi o gas in diverse direzioni, rendendole ideali per applicazioni di distribuzione e raccolta. Le tee vengono comunemente utilizzate negli settori chimico, farmaceutico, alimentare e di fornitura idrica municipale.

Riduttori: I riduttori vengono impiegati per connettere tubi di dimensioni diverse, consentendo transizioni lisce nei sistemi di tubazioni. Sono fondamentali per mantenere velocità di flusso e livelli di pressione costanti, rendendoli adatti per applicazioni negli settori di produzione di energia, raffinerie di petrolio e impianti industriali.

Flangi: I flangi fungono da punti di connessione per tubi, valvole ed altro equipaggiamento. Facilitano l'assemblaggio e smontaggio dei sistemi di tubazioni, rendendo le operazioni di manutenzione e riparazione più efficienti. I flangi sono ampiamente utilizzati nei settori della costruzione navale, aerospaziale, chimico e edilizio.

Valvole: Le valvole vengono utilizzate per regolare, controllare o interrompere il flusso di fluidi o gas all'interno dei sistemi di tubazioni. Svolgono un ruolo fondamentale nel mantenimento del controllo del processo, della sicurezza e dell'efficienza. Le valvole trovano applicazione in un ampio spettro di settori, tra cui petrolio e gas, trattamento dell'acqua e delle acque reflue, produzione di energia e processi di produzione industriale.

Ogni tipo di accessorio per tubi svolge un ruolo cruciale per garantire il corretto funzionamento e l'integrità dei sistemi di tubazioni in vari settori, contribuendo al trasporto efficiente e al controllo dei fluidi e dei gas.

Specifiche:

T-shirt uguale
DIMENSIONE NOMINALE DELLA TUBAZIONE DIAMETRO ESTERNO mm CENTRO A ESTREMITÀ Lunghezza
POLLI. - O C M
1/2 21.3 25 25
3/4 26.7 29 29
1 33.4 38 38
1 1/4 42.2 48 48
1 e mezzo 48.3 57 57
2 60.3 64 64
2 e mezzo 73 76 76
3 88.9 86 86
3 1/2 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.1 216 216
12 323.9 254 254
14 355.6 279 279
16 406.4 305 305
18 457.2 343 343
20 508 381 381
22 559 419 419
24 610 432 432
26 660 495 495
28 711 521 521
30 762 559 559
32 813 597 597
34 864 635 635
36 914 673 673
38 965 711 711
40 1016 749 749
42 1067 762 711
44 1118 813 762
46 1168 851 800
48 1219 889 838


RIDUTTORI
inch mm P p H
3/4 x 3/4 20 x 15 26,67 21,34 38,10
3/4 x 3/8 20 x 10 26,67 17,14 38,10
1 x 3/4 25 x 20 33,40 26,67 50,80
1 x 1/2 25 x 15 33,40 21,34 50,80
1 1/4 x 1 32 x 25 42,16 33,40 50,80
1 1/4 x 3/4 32 x 20 42,16 26,67 50,80
1 1/4 x 1/2 32 x 15 42,16 21,34 50,80
1 1/2 x 1 1/4 40 x 32 48,26 42,16 63,50
1 1/2 x 1 40 x 25 48,26 33,40 63,50
1 1/2 x 3/4 40 x 20 48,26 26,67 63,50
1 1/2 x 1/2 40 x 15 48,26 21,34 63,50
2 x 1 1/2 50 x 40 60,32 48,26 76,20
2 x 1 1/4 50 x 32 60,32 42,16 76,20
2 x 1 50 x 25 60,32 33,40 76,20
2 x 3/4 50 x 20 60,32 26,67 76,20
2 1/2 x 2 65 x 50 73,02 60,32 88,90
2 1/2 x 1 1/2 65 x 40 73,02 48,26 88,90
2 1/2 x 1 1/4 65 x 32 73,02 42,16 88,90
2 1/2 x 1 65 x 25 73,02 33,40 88,90
3 x 2 1/2 80 x 65 88,90 73,02 88,90
3 x 2 80 x 50 88,90 60,32 88,90
3 x 1 1/2 80 x 40 88,90 48,26 88,90
3 x 1 1/4 80 x 32 88,90 42,16 88,90
3 1/2 x 3 90 x 80 101,60 88,90 101.60
3 1/2 x 2 1/2 90 x 65 101,60 73,02 101.60
3 1/2 x 2 90 x 50 101,60 60,32 101.60
3 1/2 x 1 1/2 90 x 40 101,60 48,26 101.60
3 1/2 x 1 1/4 90 x 32 101,60 42,16 101.60
4 x 3 1/2 100 x 90 114,30 73,02 101.60
4 x 3 100 x 80 114,30 88,90 101.60
4 x 2 1/2 100 x 65 114,30 73,02 101.60
4 x 2 100 x 50 114,30 60,32 101.60
4 x 1 1/2 100 x 40 114,30 48,26 101.60
5 x 4 125 x 100 141,30 114,30 127,00
5 x 3 1/2 125 x 90 141,30 101,60 127,00
5 x 3 125 x 80 141,30 88,90 127,00
5 x 2 1/2 125 x 65 141,30 73,02 127,00
5 x 2 125 x 50 141,30 60,32 127,00
6 x 5 150 x 125 168,27 141,30 139,7
6 x 4 150 x 100 168,27 114,30 139,7
6 x 1/2 150 x 90 168,27 101,60 139,7
6 x 3 150 x 80 168,27 88,90 139,7
6 x 1/2 150 x 65 168,27 73,02 139,7
8 x 6 200 x 150 219,07 168,27 152,4
8 x 5 200 x 125 219,07 141,30 152,4
8 x 4 200 x 100 219,07 114,30 152,4
8 x 3 1/2 200 x 90 219,07 101,60 152,4
10 x 8 250 x 200 273,05 219,07 177,8
10 x 6 250 x 150 273,05 168,27 177,8
10 x 5 250 x 125 273,05 141,30 177,8
10 x 4 250 x 100 273,05 114,30 177,8
12 x 10 300 x 250 323,85 273,05 203,2
12 x 8 300 x 200 323,85 219,07 203,2
12 x 6 300 x 150 323,85 168,27 203,2
12 x 5 300 x 125 323,85 141,30 203,2
14 x 12 350 x 300 355,60 323,85 330,2
14 x 10 350 x 250 355,60 273,05 330,2
14 x 8 350 x 200 355,60 219,07 330,2
14 x 6 350 x 150 355,60 168,27 330,2
16 x 14 400 x 350 406,40 355,60 355,6
16 x 12 400 x 300 406,40 323,85 355,6
16 x 10 400 x 250 406,40 273,05 355,6
16 x 8 400 x 200 406,40 219,07 355,6
18 x 16 450 x 400 457,20 406,40 381,0
18 x 14 450 x 350 457,20 355,60 381,0
18 x 12 450 x 300 457,20 323,85 381,0
18 x 10 450 x 250 457,20 273,05 381,0
20 x 18 500 x 450 508,00 457,20 508,0
20 x 16 500 x 400 508,00 406,40 508,0
20 x 14 500 x 350 508,00 355,60 508,0
20 x 12 500 x 300 508,00 323,85 508,0
22 x 20 550 x 500 558,80 508,00 508,0
22 x 18 550 x 450 558,80 457,20 508,0
22 x 16 550 x 400 558,80 406,40 508,0
22 x 14 550 x 350 558,80 355,60 508,0
24 x 22 600 x 550 609,6 558,80 508,0
24 x 20 600 x 500 609,6 508,00 508,0
24 x 18 600 x 450 609,6 457,20 508,0
24 x 16 600 x 400 609,6 406,40 508,0


gomito a Raggio Corto di 45 gradi
Nom.Diam.Pipe PipeSched. o No. Dim.Centro-fine Diam.Esterno DiametroInterno. SpessoreParete. PesoApprox.(lb.)
F - O ID T
Peso standard
1/2 40 5⁄8 0.840 0.622 0.109 0.1
3/4 40 7/16 1.050 0.824 0.113 0.1
1 40 7/8 1.315 1.049 0.133 0.2
1 1/4 40 1 1.660 1.380 0.140 0.4
1 e mezzo 40 1 1⁄8 1.900 1.610 0.145 0.5
2 40 1 3/8 2.375 2.067 0.154 0.9
2 e mezzo 40 1 3/4 2.875 2.469 0.203 1.5
3 40 2 3.500 3.068 0.216 2.5
3 1/2 40 2 1/4 4.000 3.548 0.226 3.5
4 40 2 e mezzo 4.500 4.026 0.237 4.8
5 40 3 1/8 5.563 5.047 0.258 7.8
6 40 3 3\/4 6.625 6.065 0.280 12
8 40 5 8.625 7.981 0.322 23
10 40 6 1\/4 10.750 10.020 0.365 42
12 - 7 1\/2 12.750 12.000 0.375 61
14 30 8 3\/4 14.000 13.250 0.375 79
16 30 10 16.000 15.250 0.375 103
18 - 11 1\/4 18.000 17.250 0.375 132
20 20 12 1\/2 20.000 19.250 0.375 160
22 20 13 1\/2 22.000 21.250 0.375 195
24 20 15 24.000 23.250 0.375 238
ESTRA RESISTENTE
Nom.Diam.Pipe PipeSched. o No. Dim.Centro-fine Diam.Esterno DiametroInterno. SpessoreParete. PesoApprox.(lb.)
F - O ID T
1/2 80 5⁄8 0.840 0.546 0.147 0.2
3/4 80 7/16 1.050 0.742 0.154 0.3
1 80 7/8 1.315 0.957 0.179 0.4
1 1/4 80 1 1.660 1.278 0.191 0.5
1 e mezzo 80 1 1⁄8 1.900 1.500 0.200 0.6
2 80 1 3/8 2.375 1.939 0.218 1.1
2 e mezzo 80 1 3/4 2.875 2.323 0.276 2.1
3 80 2 3.500 2.900 0.300 3.5
3 1/2 80 2 1/4 4.000 3.364 0.318 4.8
4 80 2 e mezzo 4.500 3.826 0.337 6.5
5 80 3 1/8 5.563 4.813 0.375 11
6 80 3 3\/4 6.625 5.761 0.432 18
8 80 5 8.625 7.625 0.500 35
10 60 6 1\/4 10.750 9.750 0.500 56
12 - 7 1\/2 12.750 11.750 0.500 80
14 - 8 3\/4 14.000 13.000 0.500 100
16 40 10 16.000 15.000 0.500 131
18 - 11 1\/4 18.000 17.000 0.500 172
20 30 12 1\/2 20.000 19.000 0.500 210
22 30 13 1\/2 22.000 21.000 0.500 259
24 - 15 24.000 23.000 0.500 302


gomito a 90 gradi con Raggio Corto
NPS D.D.D Centro-a-Estremo
1 33.4 25
42.2 32
48.3 38
2 60.3 51
73 64
3 88.9 76
101.6 89
4 114.3 102
5 141.3 127
6 168.3 152
8 219.1 203
10 273 254
12 323.8 305
14 355.6 356
16 406.4 406
18 457 457
20 508 508
22 559 559
24 610 610


gomito a 180 gradi con Raggio Corto
NPS D.D.D 180° Raggio Corto 180° Raggio Corto
Centro a Centro Retro a Faccia Centro a Centro Retro a Faccia
1/2 21.3 76 48 - -
3/4 26.7 76 51 - -
1 33.4 76 56 51 41
42.2 95 70 64 52
48.3 114 83 76 62
2 60.3 152 106 102 81
73 190 132 127 100
3 88.9 229 159 152 121
101.6 267 184 178 140
4 114.3 305 210 203 159
5 141.3 381 262 254 197
6 168.3 457 313 305 237
8 219.1 610 414 406 313
10 273 762 518 508 391
12 323.8 914 619 610 467
14 355.6 1067 711 711 533
16 406.4 1219 813 813 610
18 457 1372 914 914 686
20 508 1524 1016 1016 762
22 559 1676 1118 1118 838
24 610 1829 1219 1219 914


gomito con raggio lungo 45 gradi
Per tutte le accoppiature Gomiti 90/45 gradi ritorni 180°
Dimensione Nominali della Tubazione (NPS) Diametro Esterno alla Chanfratura Diametro Interno alla Fine Spessore di Parete t / t1 Dimensione Centro a Fine A-B-C-M Dimensione Centro a Centro O Dimensione Retro a Faccia K Allineamento delle Estremità U
1/2 a 2 1/2 1 0,8 - No, no. 2 7 7 1
3 a 3 1/2 1 1,6 meno 2 7 7 1
4 +2 -1 1,6 - Più di 2 7 7 1
5 a 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 nominale 2 7 7 1
10 +4 -3 3,2 spessore 2 7 7 2
12 a 18 +4 -3 3,2 3 10 7 2
20 a 24 +6 -5 4,8 3 10 7 2
26 a 30 +7 -5 4,8 3 ..... ..... .....
32 a 48 +7 -5 4,8 5 ..... ..... .....


gomito da 90 gradi con Raggio Lungo
NPS D.D.D 90 gradi Raggio Lungo Centro-Fine 45 gradi Raggio Lungo Centro-Fine B 90 gradi 3D Centro-Fine A 45 gradi 3D Centro-Fine B
1/2 21.3 38 16 - -
3/4 26.7 38 19 57 24
1 33.4 38 22 76 31
42.2 48 25 95 39
48.3 57 29 114 47
2 60.3 76 35 152 63
73 95 44 190 79
3 88.9 114 51 229 95
101.6 133 57 267 111
4 114.3 152 64 305 127
5 141.3 190 79 381 157
6 168.3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323.8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516


gomito di 180 gradi a Raggio Lungo
NPS D.D. D 180° Raggio Lungo
Centro a Centro O Indietro al Volto K
1/2 21.3 76 48
3/4 26.7 76 51
1 33.4 76 56
42.2 95 70
48.3 114 83
2 60.3 152 106
73 190 132
3 88.9 229 159
101.6 267 184
4 114.3 305 210
5 141.3 381 262
6 168.3 457 313
8 219.1 610 414
10 273 762 518
12 323.8 914 619
14 355.6 1067 711
16 406.4 1219 813
18 457 1372 914
20 508 1524 1016
22 559 1676 1118
24 610 1829 1219

Vantaggio Competitivo:

Siamo un produttore e fornitore leader di accessori per tubazioni in acciaio e acciaio inossidabile, dedicati a offrire una qualità senza pari e un servizio eccellente. La nostra ampia gamma di prodotti, unita al nostro impegno per la personalizzazione e le consegne rapide, ci posiziona come leader nel settore.

Da dimensioni standard a requisiti specializzati, le nostre ampie capacità produttive ci consentono di soddisfare le esigenze di una vasta gamma di progetti e applicazioni. Questa versatilità ci permette di servire settori come quello del petrolio e del gas, petrochimico, trattamento dell'acqua, farmaceutico e altro, fornendo soluzioni su misura per soddisfare esigenze uniche.

In aggiunta alle nostre offerte standard di prodotti, comprendiamo l'importanza della flessibilità nel soddisfare i requisiti specifici di un progetto. La nostra azienda accetta volentieri ed eccelle nelle personalizzazioni basate su disegni forniti dal cliente, garantendo che i nostri clienti ricevano componenti precisamente adattati alle loro esigenze individuali. Sia che si tratti di un design unico, requisiti specifici di materiale o dimensioni non standard, siamo dedicati a lavorare in stretta collaborazione con i nostri clienti per fornire componenti che si allineano perfettamente con le specifiche del progetto.

Inoltre, riconosciamo l'importanza della conclusione tempestiva dei progetti. Il nostro impegno per una consegna rapida ci distingue nell'industria. Con processi di produzione ottimizzati e logistica efficiente, ci assicuriamo che i nostri prodotti arrivino ai nostri clienti tempestivamente, consentendo una progressione fluida del progetto e minimizzando i tempi di inattività.
